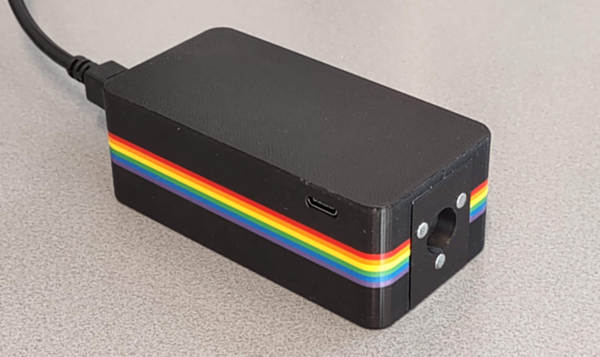

0700 Spectrometer

prijs: € 165,00

Deze spectrometer is gebouwd volgens het Theremino concept, met een spleet, een tralie en een videocamera en werkt met de gratis open source software van Theremino.
Bereik: 300 - 1000 nm

Levering: Spectrometer, USB kabel, cuvethouder, afsluitdopje, UV led, witte led, IR led, Optische vezel (1 meter), 10 cuvetten en een beknopte handleiding, samen in een bewaardoosje met magneetsluiting.

Theremino
Op het internet zijn tientallen filmpjes te zien van mensen die apparaten in elkaar knutselen met een webcam en een stukje van een oude DVD in een houten kistje of zelfs een schoenendoos. Met de gratis open source software van Theremino worden dit spectrometers. Als je het leuk vind kan je zelf een apparaat bouwen volgens de aanwijzingen van Theremino. Ik kan het je aanbevelen. Ben je niet geïnteresseerd in het zelf bouwen, dan kan je dit door mij gebouwde exemplaar overwegen.
Het meest spectaculaire aan het Theremino project is de mooie software waarmee resultaten haalbaar zijn die vaak beter zijn dan de resultaten van veel professionele spectrometers die een veelvoud kosten.
Alleen het nauwkeurig kwantitatief meten van absorpties is helaas niet mogelijk omdat de intensiteit van de videocamerapixels met slechts 8 bit wordt verwerkt. Bovendien is het signaal niet helemaal lineair.

Bouw
Het nadeel van een DVD als tralie is dat de tralielijnen gekromd zijn, hetgeen een minder hoge resolutie tot gevolg heeft. Een tralie met rechte lijnen, parallel aan de spleet en loodrecht op de horizontale rijen pixels van de sensorchip geeft de hoogste resolutie. Bovendien bestaan de lijnen van de DVD maar voor de helft uit putjes (digitale ééntjes) waardoor de lichtopbrengst van het spectrum ook maar de helft is van wat het zou zijn met doorlopende lijnen.
Deze nano2 spectrometer heeft een tralie met rechte doorlopende lijnen. Het licht valt binnen door een spleet van 50 micrometer. Door het tralie wordt het licht gesplitst in de samenstellende golflengten van 300 - 1000 nm. Dit spectrum wordt via een lensje afgebeeld op de CCD beeldchip van de videocamera.
Met het meegeleverde USB-A kabeltje wordt de spectrometer aangesloten op de computer. De spectrometer heeft een USB-C voedingsuitgang van 5 volt om een lichtbron van stroom te voorzien. De spectrometer en de aangesloten lichtbron betrekken hun voeding uit de computer via USB. De lichtbronnen, cuvethouder en optische vezel kunnen met speciaal voor dit doel ontwikkelde magnetische connectoren in verschillende configuraties voor de spleet van de spectrometer worden 'geplakt'.

Open source
De gratis open source Theremino software kan worden gedownload van: Theremino_Spectrometer_V3.1.zip
In deze gezipte map vind je het programmabestand, een bestand met calibratie en instellingen, handleidingen in verschillende talen, een document met veel voorbeelden van spectrogrammen en een document met aanwijzingen voor zelfbouw.
De software is gratis, maar voor elke verkochte spectrometer doneer ik 15 euro aan de makers van Theremino.Vind je dat te weinig, dan kan je zelf ook een donatie overwegen.

Beknopte nederlandstalige handleiding.pdf

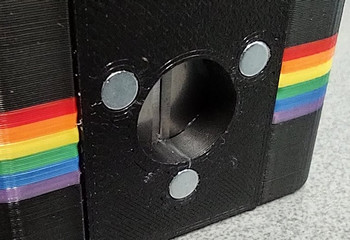

De 50 micrometer spleet met drie magneetjes

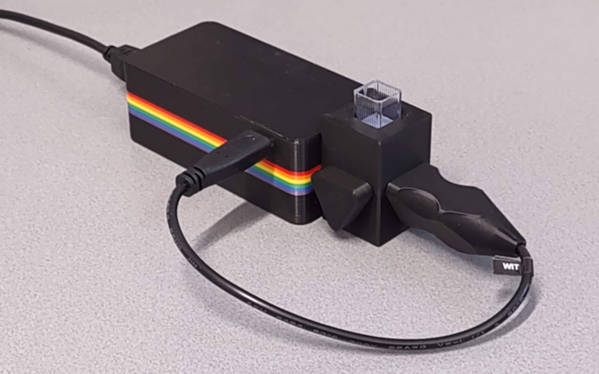

Cuvethouder,witte led en afsluitdopje voor de spleet 'geplakt'

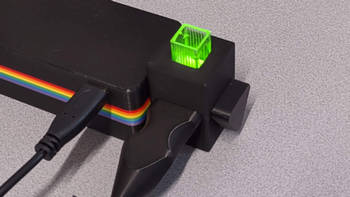

Cuvet met fluorescine met UV van opzij.

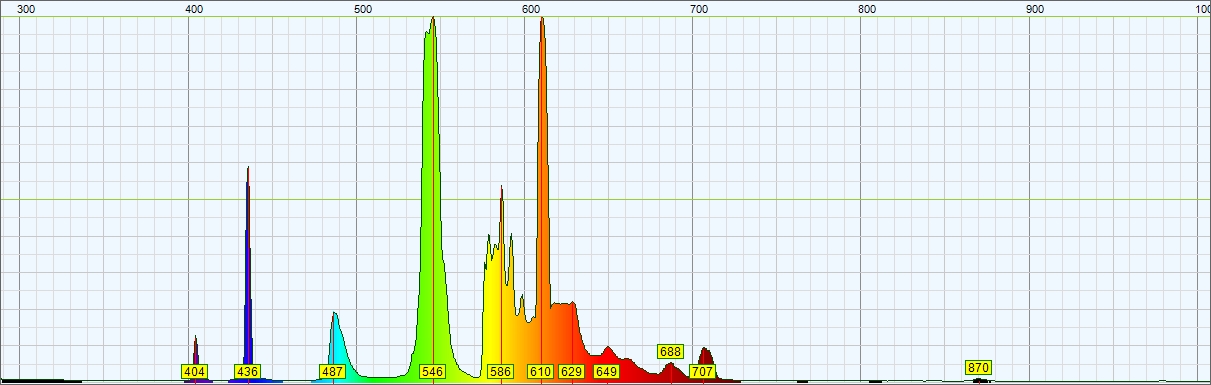

Het spectrum van een spaarlamp. Met de 'kwiklijnen' van 436 nm en 546 nm kan de spectrometer worden geijkt.

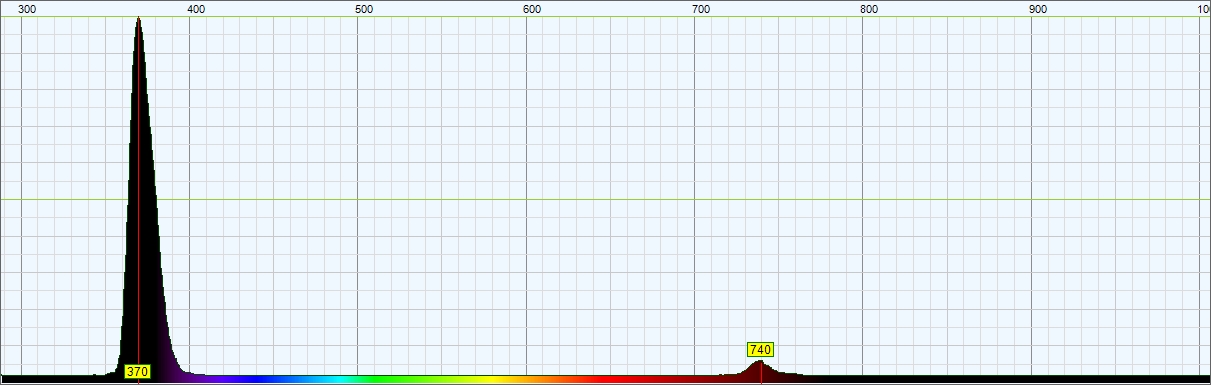

Het 'licht' van de UV led bevat geen 740 nm! Dit is het tweede orde maximum van 370 nm.

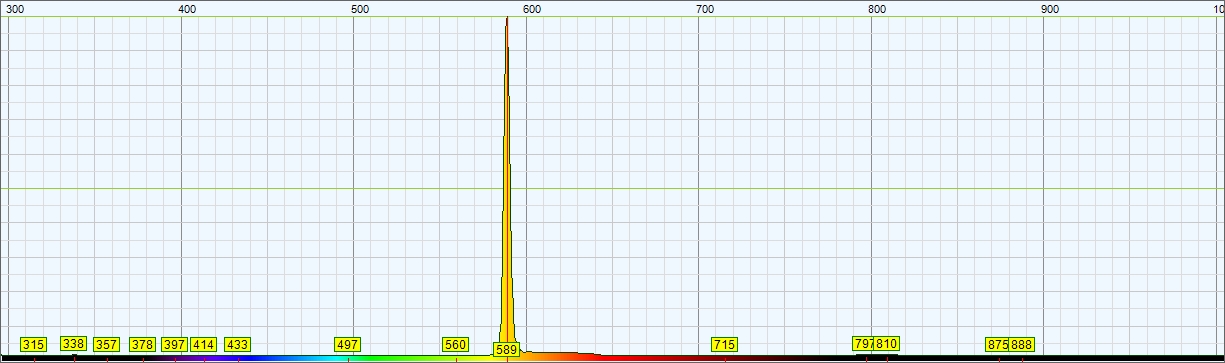

Een spateltje gesmolten natriumchloride in de ruisende vlam, gemeten via de optische vezel.

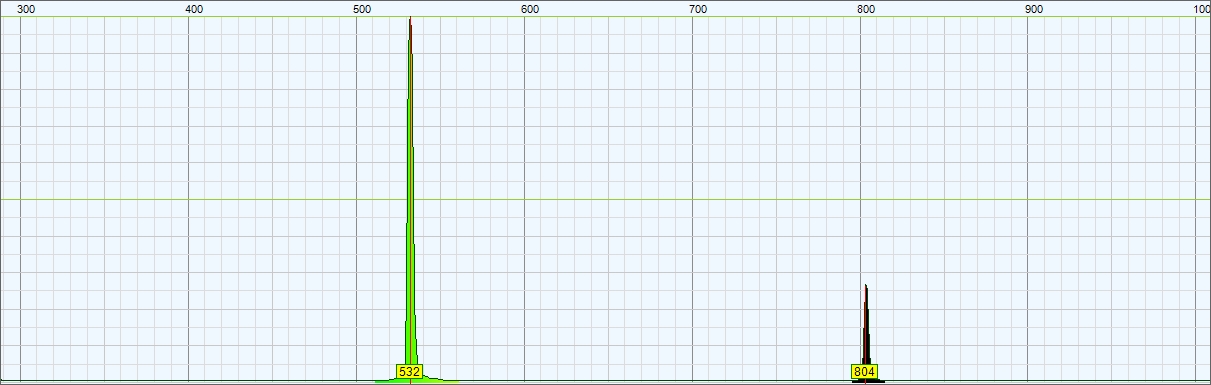

Een groene laserpointer heeft een kleine bandbreedte en een beetje NIR.
