Doe het zelf! Op deze pagina vind je allerlei handige rekjes en andere zaken die ik heb ontworpen voor gebruik bij mij op school. Je kan de stl-bestanden downloaden en printen met je eigen 3D printer. Op bijna elke school is een 3D printer aanwezig. Wil je een rekje maken voor een andere maat reageerbuizen of een tray voor een afwijkende maat flesjes? In de slicersoftware van de printer kan je het te printen object schalen. Let op: PLA is niet bestand tegen hete reageerbuizen en afwasmachines en sommige oplosmiddelen. Succes met printen! |
|

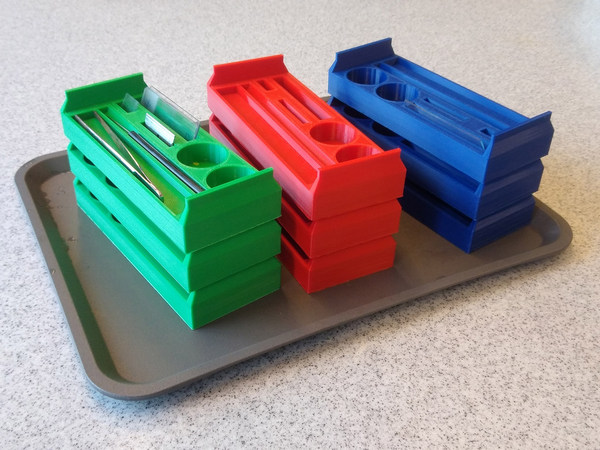

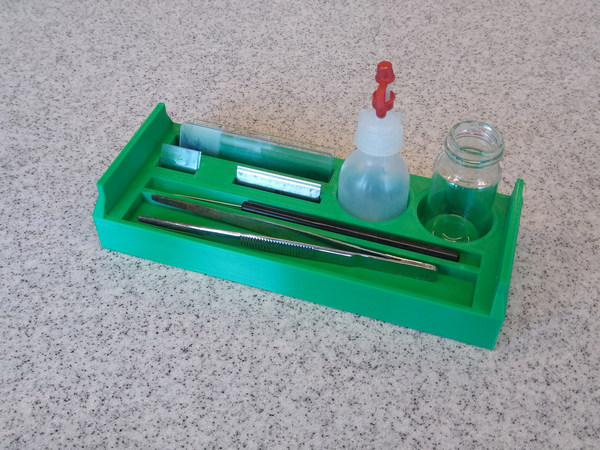

Microscopie tray
Gestapeld |
Microscopie tray Bijdrage van Gerwin Breugem en Martin van Wijk, Driestar-Wartburg college Een tray voor een microscopie set. Als je de flesjes er uit haalt is hij stapelbaar. Microscopie tray.stl |

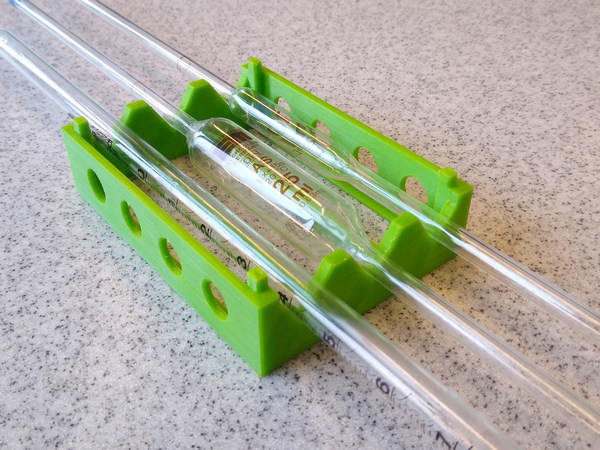

De pipethouder

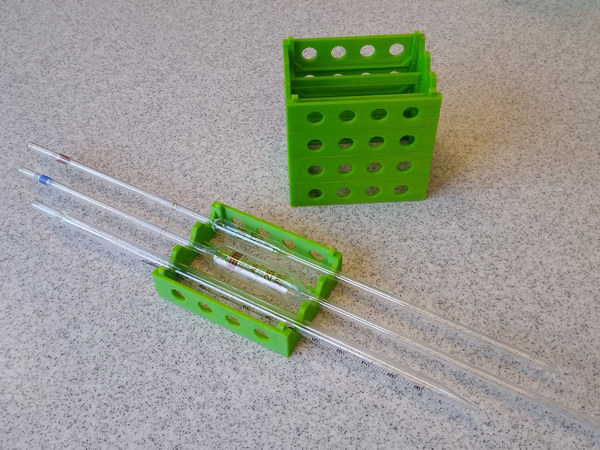

De pipethouder is ook stapelbaar
|
Pipethouder Bijdrage van Gerwin Breugem en Martin van Wijk, Driestar-Wartburg college Handig om wegrollen te voorkomen, of voor het klaarzetten bij een praktijktoets. Pipethouder.stl |

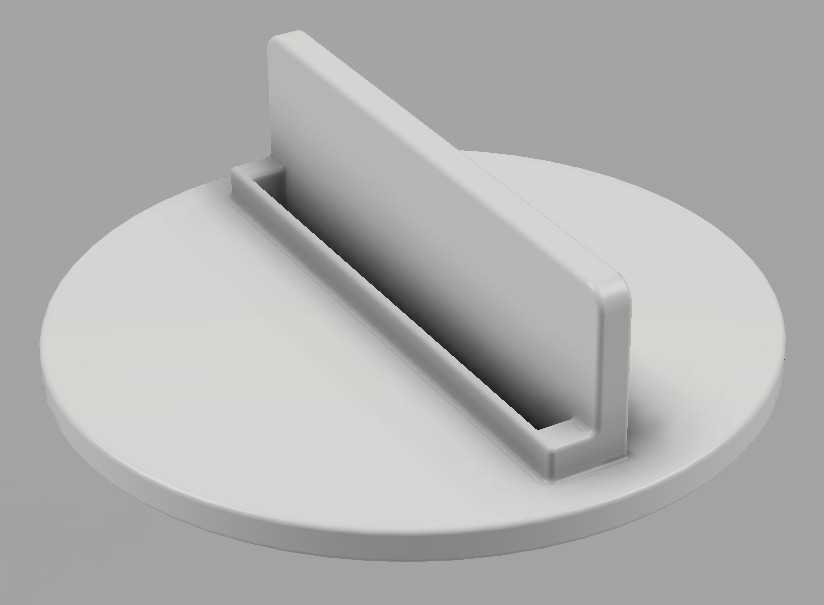

Chromdeksel 60 voor op een bekerglaasje van 100 mLof een jampotje, wijnglas etc.

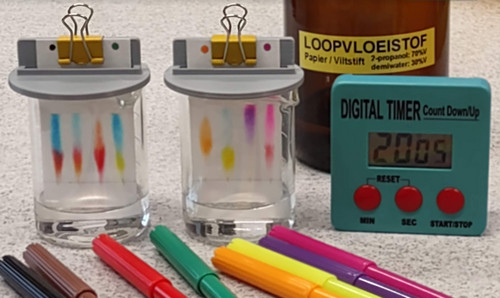

Papierchromatografie met viltstiften. |
Dekseltje voor papierchromatografie/TLC Dekseltjes met een spleet van 1 mm en een opstaande rand om het papier vast te klemmen. Chromdeksel 60.stl Ø 60 mm Chromdeksel 70.stl Ø 70 mm Chromdeksel 80.stl Ø 80 mm Chromdeksel 90.stl Ø 90 mm Chromdeksel 100.stl Ø 100 mm Chromdeksel 120.stl Ø 120 mm |

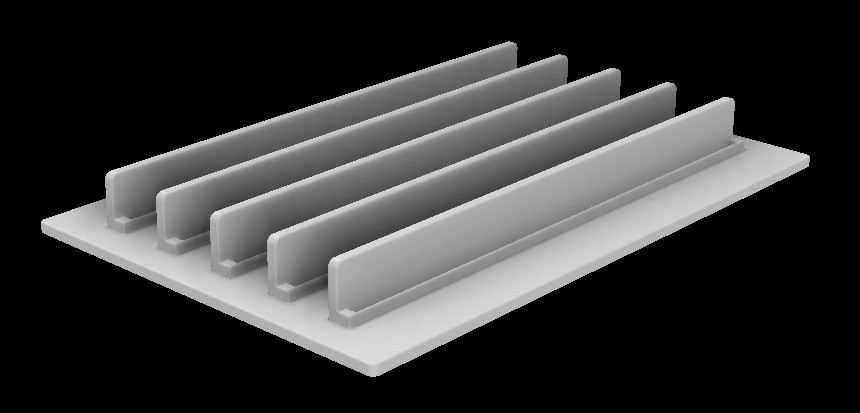

Chromdeksel 180x120. |
Groot deksel voor papierchromatografie/TLC Chromdeksel 180x120.stl Rechthoekig 180 x 120 mm met 5 spleten van 155 x 1mm |

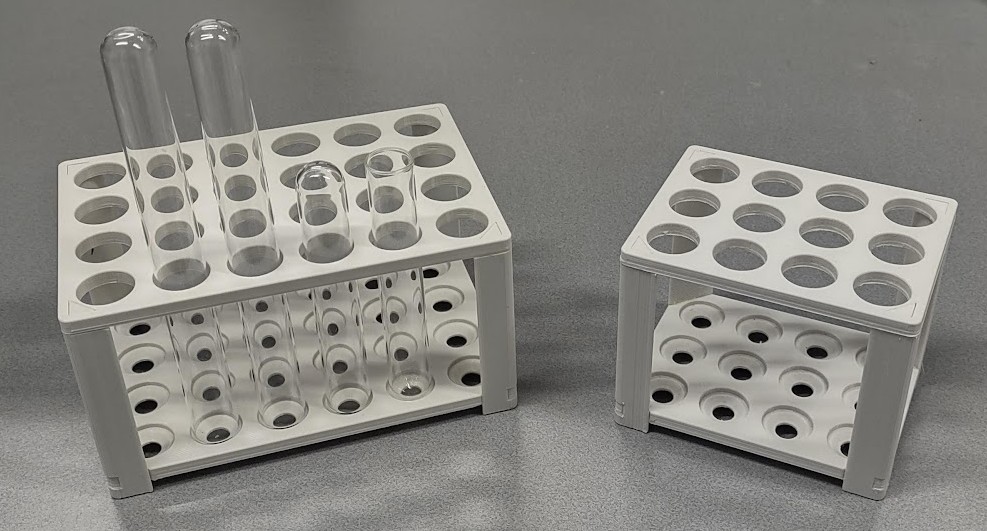

RB4x6 en RB3x4

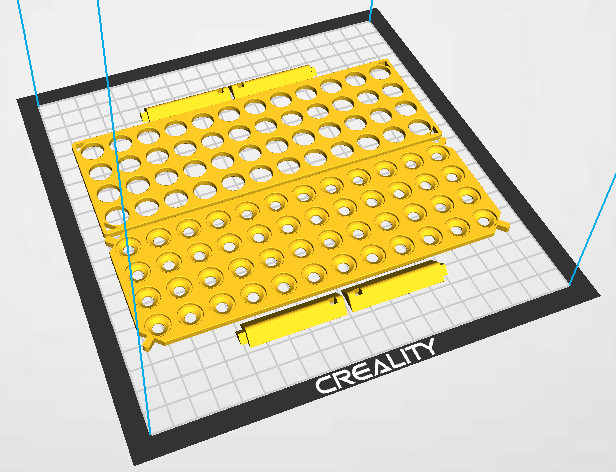

RB4x12 past nog net op mijn printerbed |
Reageerbuisrek Deze rekjes bestaan uit 6 delen; 4 hoeken, een bovenplaat (top) en een onderplaat (bot). Gat: Ø 17,5 mm Hartafstand: 22,5 mm Hoogte: 75 mm Lengte/Breedte: (aantal gaten x 22,5) + 5 mm De rekjes zijn zo ontworpen dat ze zonder ondersteuning kunnen worden geprint. Print de 6 onderdelen en lijm het rekje in elkaar. Eerst de hoeken aan de onderplaat, dan de bovenplaat erop. Een zeer sterke lijm voor PLA is Bison combi plastic (stinkt wel). RBhoek.stl 2 gaten breed: RB2x3top.stl RB2x3bot.stl RB2x4top.stl RB2x4bot.stl RB2x5top.stl RB2x5bot.stl RB2x6top.stl RB2x6bot.stl RB2x8top.stl RB2x8bot.stl RB2x10top.stl RB2x10bot.stl RB2x12top.stl RB2x12bot.stl 3 gaten breed: RB3x3top.stl RB3x3bot.stl RB3x4top.stl RB3x4bot.stl RB3x5top.stl RB3x5bot.stl RB3x6top.stl RB3x6bot.stl RB3x8top.stl RB3x8bot.stl RB3x10top.stl RB3x10bot.stl RB3x12top.stl RB3x12bot.stl 4 gaten breed: RB4x4top.stl RB4x4bot.stl RB4x5top.stl RB4x5bot.stl RB4x6top.stl RB4x6bot.stl RB4x8top.stl RB4x8bot.stl RB4x10top.stl RB4x10bot.stl RB4x12top.stl RB4x12bot.stl |

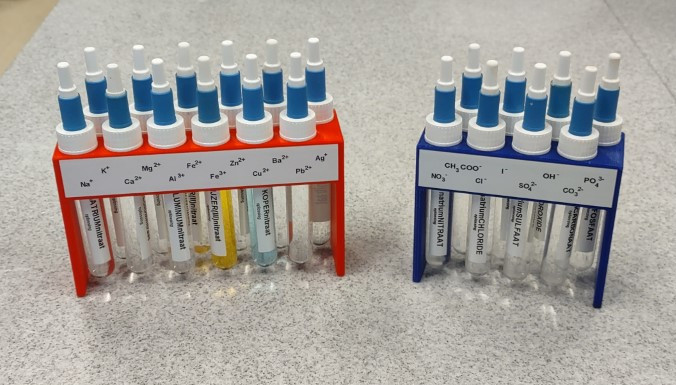

Hangrekjes met oplossingen voor het zoutenpracticum |
Hangrekje voor cultuurbuisjes Ø 16 x 100 mm met zentrop druppeldop Deze hangrekjes zijn speciaal ontworpen voor de druppelbuisjes die ik in 1995 heb bedacht en die inmiddels op veel scholen worden gebruikt. Op het vlak aan de voorkant kan een label van 24 mm worden geplakt. Er zijn drie maten: 8, 12 of 14 gaten. Hangrek8.stl Hangrek12.stl Hangrek14.stl |

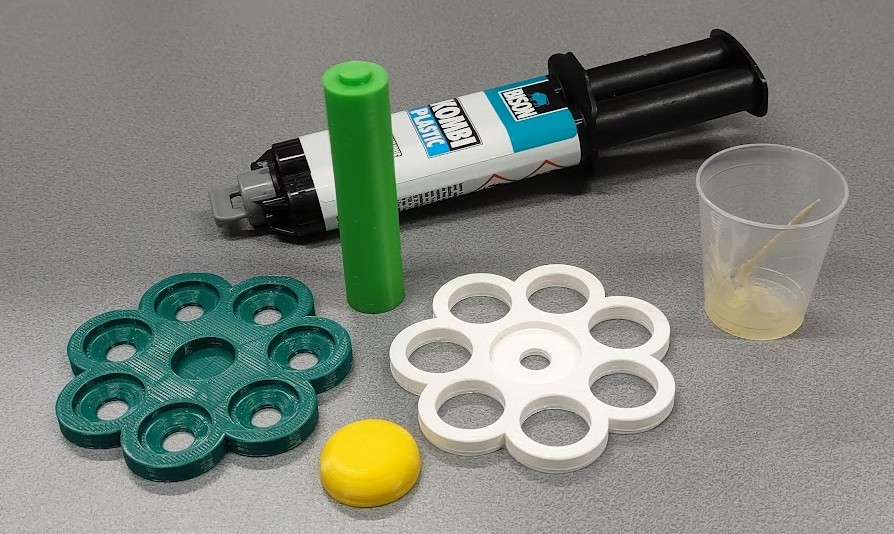

De vier delen in verschillende kleuren
Gelijmd en klaar voor gebruik |

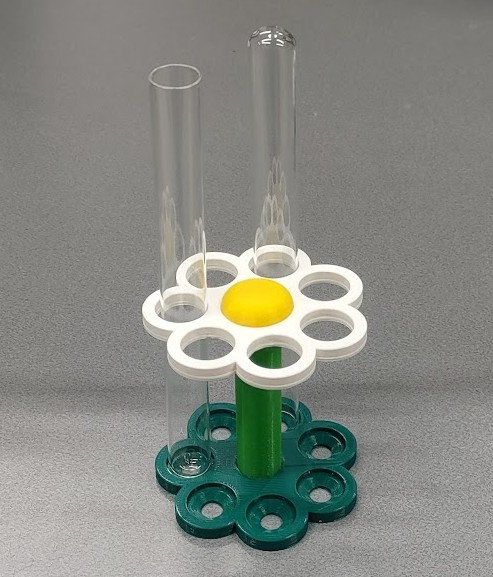

Reageerbuisrekje 'bloem' Het bloemrekje bestaat uit 4 delen zodat elk deel in een andere kleur kan worden geprint. Na het printen kunnen de delen op elkaar worden gelijmd. Gat: Ø 17,5 mm Bloem en grondplaat: Ø 74 mm Hoogte: 75 mm Lijmadvies: Bison combi plastic. Let er op dat je de grondplaat en de kelk met de gaten recht boven elkaar lijmt: Leg het rekje op z'n zij en druk het tegen de tafel tot de tafel op 4 punten wordt geraakt voordat de lijm is uitgehard. RBbloemhart.stl RBbloemkelk.stl RBbloemsteel.stl RBbloemgrond.stl |
 De oplossingen voor het indicatorenpracticm |

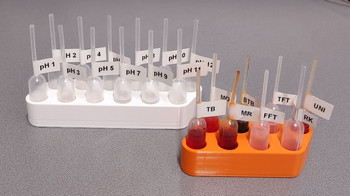

Rekjes voor PE druppelpipetten piprek12.stl piprek8.stl |

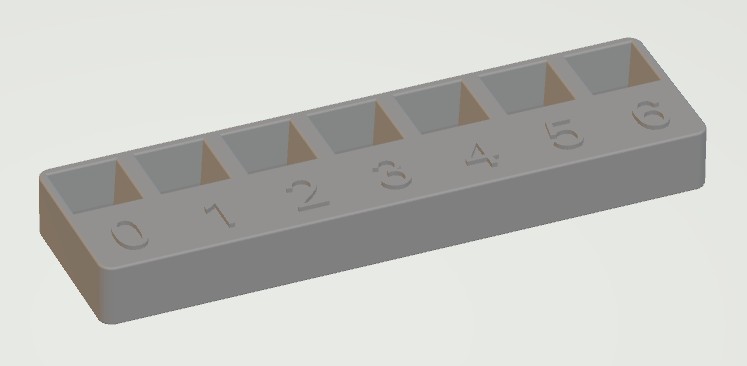

Plaatsen zijn genummerd van 0 (blanco) t/m 6 (monster) |
Rekje voor 7 cuvetten Een rekje voor 1cm cuvetten voor de colorimeter. Het rekje heeft 7 genummerde plaatsen. De vierkante gaten hebben schuine kanten zodat er geen krassen op de cuvetten komen. Cuvetrek.stl |
 Plaatsen zijn genummerd van 0 (blanco) t/m 6 (monster) |

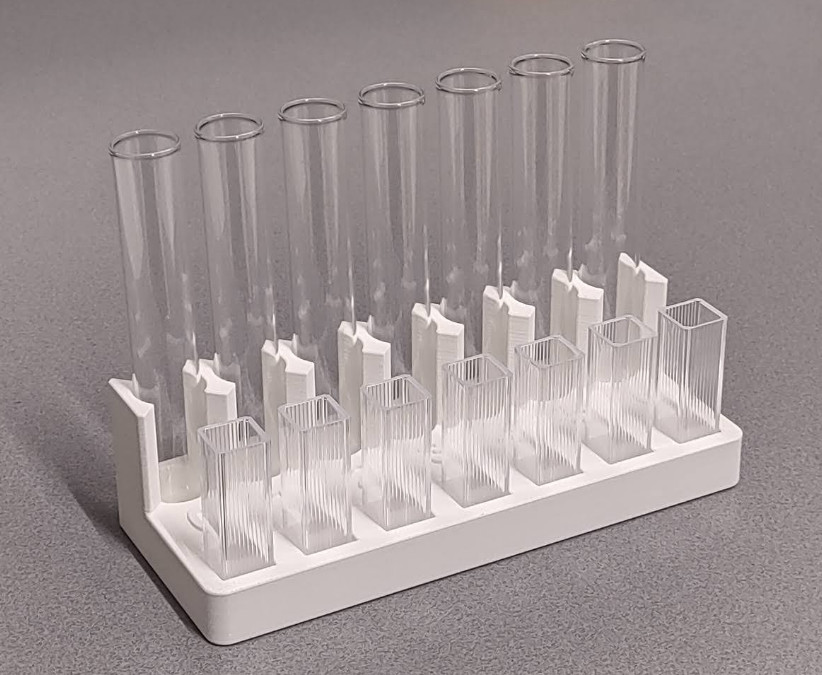

Rekje voor 7 reageerbuizen en 7 cuvetten Het rekje heeft 7 genummerde plaatsen. L x B x H: 142 x 65 x 40 Gat voor reageerbuis: 17 mm Zet de infill in je slicer op 75%, anders worden de opstaande kanten te zwak! RBcuvetrek.stl |
 |

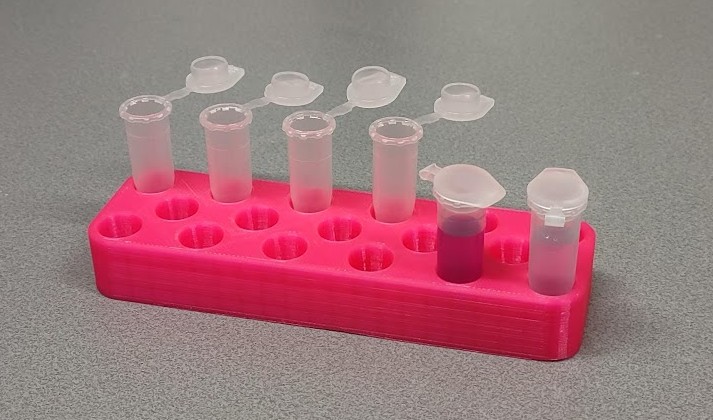

Rekje voor 17 epjes Rekje met 11,5 mm gaten voor 1,5 mL epjes. Met conische boring zodat het epje stabiel rechtop staat. 17epjes.stl |
|
Epjeshouder 'grafeen' Deze is voor 6 epjes. De buitenste 6 plaatsen zijn conisch geboord voor 1,5 mL epjes en voorzien van een gat in de bodem. De middelste plaats is niet conisch en bedoeld voor microspateltjes e.d. Grafeen.stl |

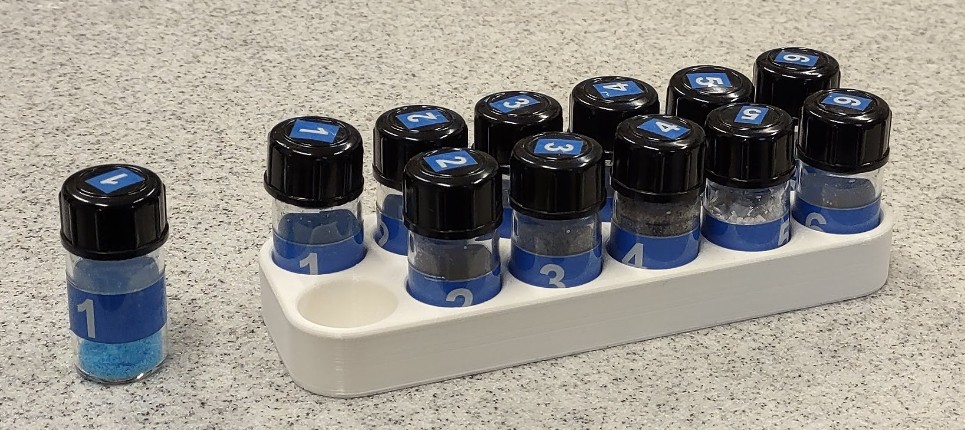

20tray2x6 met glazen 5 mL potjes

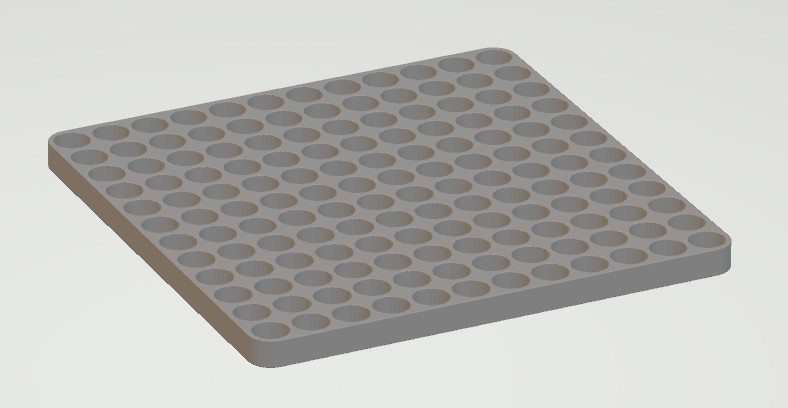

20tray12x12 past nog in mijn printer |
Tray voor flesjes en potjes Ø 20 mm Gat: Ø 20,5 mm Hartafstand: 23,5 mm Hoogte: 16 mm Lengte/Breedte: (aantal gaten x 23,5) + 3 mm 1 gat breed: 20tray1x4.stl 20tray1x5.stl 20tray1x6.stl 20tray1x8.stl 2 gaten breed: 20tray2x4.stl 20tray2x5.stl 20tray2x6.stl 20tray2x8.stl 20tray2x10.stl 20tray2x12.stl 3 gaten breed: 20tray3x4.stl 20tray3x5.stl 20tray3x6.stl 20tray3x8.stl 20tray3x10.stl 20tray3x12.stl 4 gaten breed: 20tray4x4.stl 20tray4x5.stl 20tray4x6.stl 20tray4x8.stl 20tray4x10.stl 20tray4x12.stl 5 gaten breed: 20tray5x5.stl 20tray5x6.stl 20tray5x8.stl 20tray5x10.stl 20tray5x12.stl 6 gaten breed: 20tray6x6.stl 20tray6x8.stl 20tray6x10.stl 20tray6x12.stl 8 gaten breed: 20tray8x8.stl 20tray8x10.stl 20tray8x12.stl 10 gaten breed: 20tray10x10.stl 20tray10x12.stl 12 x 12 gaten: 20tray12x12.stl |

|

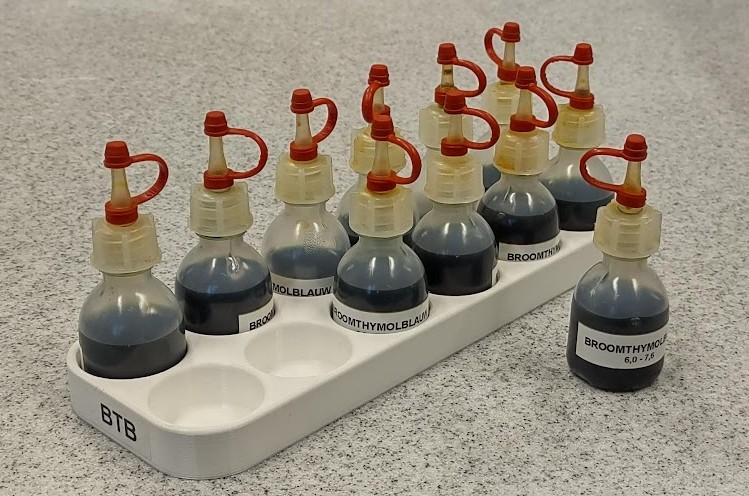

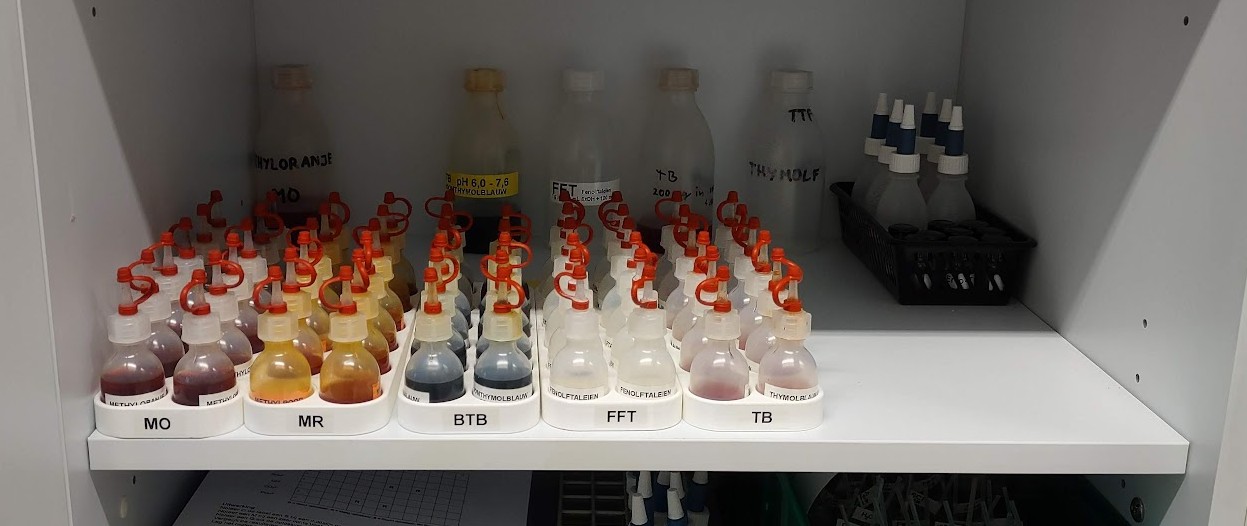

Tray voor 20mL flesjes en potjes Ø 31 mm Gat: Ø 32,5 mm Hartafstand: 35,5 mm Hoogte: 16 mm Lengte/Breedte: (aantal gaten x 35,5) + 3 mm 1 gat breed: 31tray1x4.stl 31tray1x5.stl 31tray1x6.stl 31tray1x8.stl 2 gaten breed: 31tray2x4.stl 31tray2x5.stl 31tray2x6.stl Op de foto's hiernaast 31tray2x8.stl 3 gaten breed: 31tray2x4.stl 31tray3x5.stl 31tray3x6.stl 31tray3x8.stl 4 gaten breed: 31tray4x4.stl 31tray4x5.stl 31tray4x6.stl 31tray4x8.stl 5 gaten breed: 31tray5x5.stl 31tray5x6.stl 31tray5x8.stl 6 gaten breed: 31tray6x6.stl 31tray6x8.stl 8 gaten breed: 31tray8x8.stl |
 37tray7x7 |
Tray voor 50mL flesjes en potjes Ø 37 mm Gat: Ø 38,0 mm Hartafstand: 41 mm Hoogte: 16 mm Lengte/Breedte: (aantal gaten x 41,0) + 3 mm 1 gat breed: 37tray1x4.stl 37tray1x5.stl 37tray1x6.stl 37tray1x7.stl 2 gaten breed: 37tray2x4.stl 37tray2x5.stl 37tray2x6.stl 37tray2x7.stl 3 gaten breed: 37tray2x4.stl 37tray3x5.stl 37tray3x6.stl 37tray3x7.stl 4 gaten breed: 37tray4x4.stl 37tray4x5.stl 37tray4x6.stl 37tray4x7.stl 5 gaten breed: 37tray5x5.stl 37tray5x6.stl 37tray5x7.stl 6 gaten breed: 37tray6x6.stl 37tray6x7.stl 8 gaten breed: 37tray7x7.stl |
46tray4x4
|
Tray voor 100 mL flesjes en potjes Ø46 mm Gat: Ø 47,5 mm Hartafstand: 51,5 mm Hoogte: 20 mm Lengte/Breedte: (aantal gaten x 51,5) + 3 mm 1 gat breed: 46tray1x3.stl 46tray1x4.stl 46tray1x5.stl 46tray1x6.stl 2 gaten breed: 46tray2x2.stl 46tray2x3.stl 46tray2x4.stl 46tray2x5.stl 46tray2x6.stl 3 gaten breed: 46tray3x3.stl 46tray3x4.stl 46tray3x5.stl 46tray3x6.stl 4 gaten breed: 46tray4x4.stl 46tray4x5.stl 46tray4x6.stl |

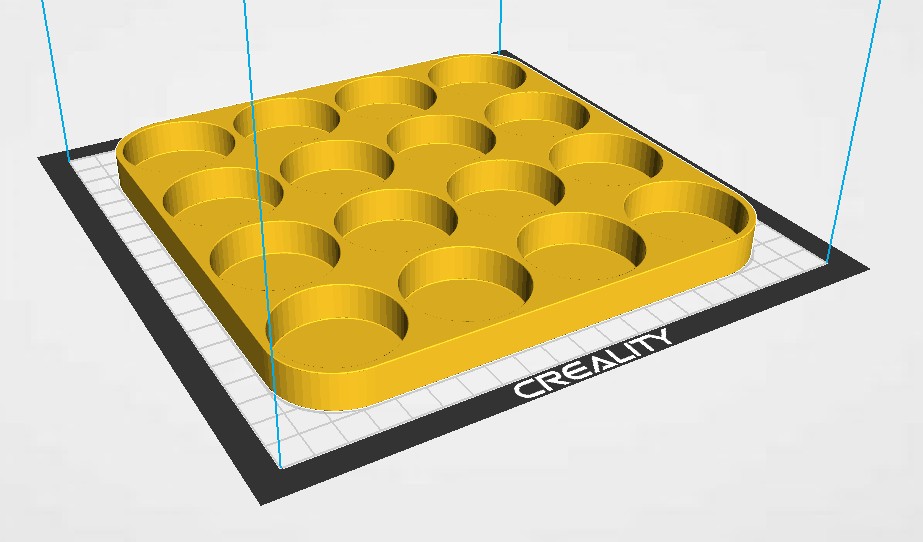

60tray4x4
|
Tray voor 250 mL flesjes Ø 60,0 mm Gat: Ø 62,0 mm Hartafstand: 66 mm Hoogte: 20 mm Lengte/Breedte: (aantal gaten x 66,0) + 4 mm 60tray1x4.stl 60tray2x2.stl 60tray2x3.stl 60tray2x4.stl 60tray3x3.stl 60tray3x4.stl 60tray4x4.stl |

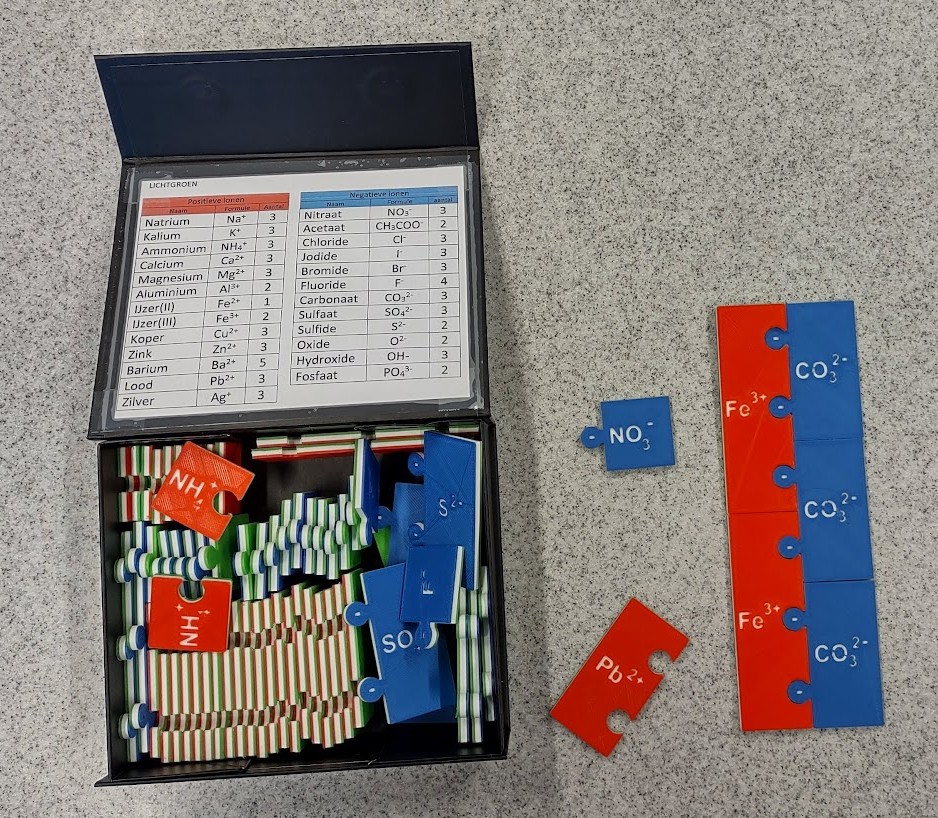

Compleet doosje met puzzelstukjes
2 stukjes uit de groene set
Leerlingen aan het werk |
Zoutformulepuzzel Met deze puzzelstukjes kunnen leerlingen zoutformules maken. De positieve ionen zijn rood, de negatieve ionen zijn blauw. Tijdens het printen moet twee keer het filament worden gewisseld: Eerst wordt de kleur van de onderkant geprint, dan komt wit, en zodra het letterprofiel wordt geprint doe je rood filament (positieve ionen) of blauw filament (negatieve ionen) in de extruder. Zo krijg je sets die je gemakkelijk uit elkaar kunt houden door de verschillende kleuren onderkant. Ik heb voor mijn leerlingen 10 sets geprint. Heel wat werk, maar ze zijn er erg blij mee. De negatieve ionen hebben bij elkaar het grootste oppervlak maar pasten net in één keer op het bed van mijn printer (30x30cm). Zoutformulepuzzel.zip De mooie doosjes met magneetsluiting waar de sets in passen heb ik gevonden bij paardekooper.nl Op de doosinhoud.docx zie je welke ionen ik in de set heb gedaan. Je kan het lijstje 2D printen en in het deksel van het doosje plakken. De demo-set betstaat uit een paar uitvergrote ionen voor op het magnetische whiteboard met aan de achterkant een gat waarin een neodymium schijfmagneet Ø12 x 2mm kan worden gelijmd. |
