0754 NIR camera
prijs: € 33,00 De cameramodule is dezelfde als in de USB camera, maar bij deze is het IR filter verwijderd, en daarvoor in de plaats is een filter dat zichtbaar licht blokkeert toegevoegd. Daardoor is de camera alleen gevoelig voor nabij infrarood. |
|

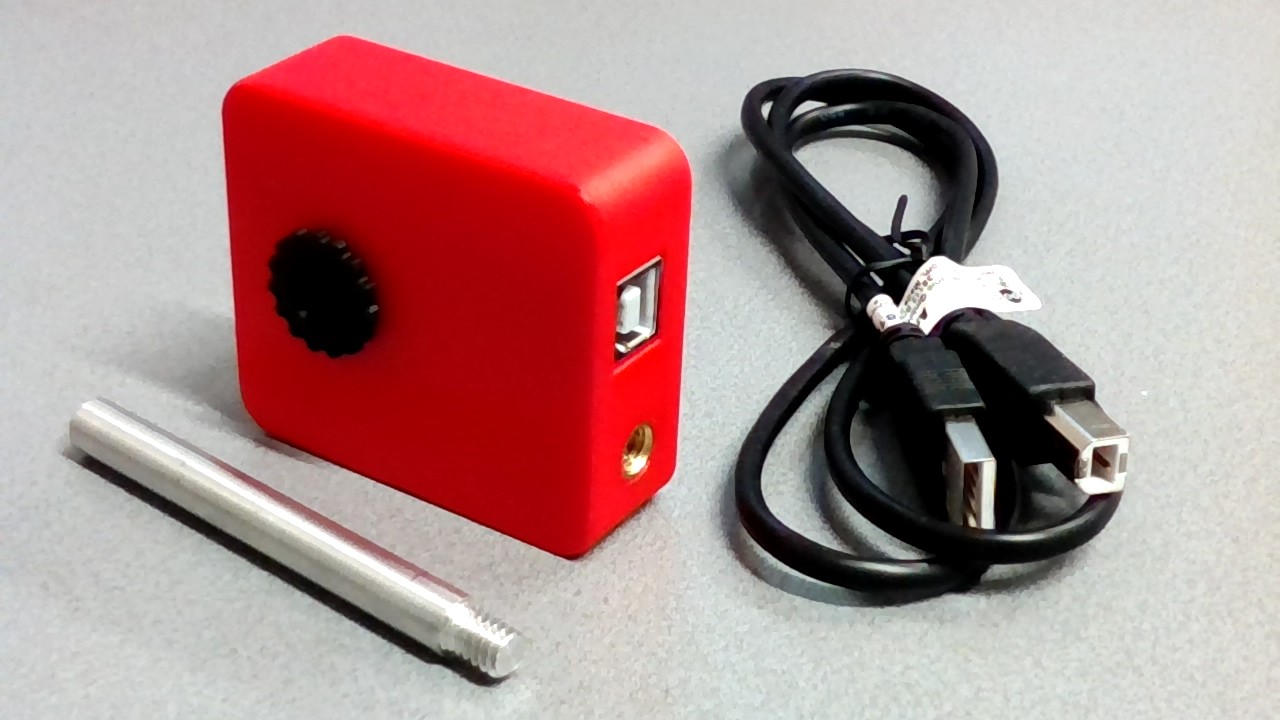

Het kastje is voorzien van een stevige USB-B aansluiting. De camera heeft niet alleen een statiefdraadbus aan de onderkant, zoals de meeste camera's, maar ook aan de zijkant zodat de camera in elke gewenste stand kan worden vastgeklemd in een standaard labstatief. Een statiefstaafje met 1/4 inch schroefdraad wordt meegeleverd. Om teleurstellingen te voorkomen: dit is geen warmtebeeld-camera. Een warmtebeeldcamera heeft een speciale (dure) sensor die de golflengte meet en omrekent naar een temperatuur volgens de wet van Wien. Deze camera geeft slechts intensiteitsverschillen in NIR weer. Omdat de rode en blauwe pixels van de camera gevoeliger zijn voor NIR dan de groene pixels ziet het resultaat er roze uit. Met een fotobewerkingprogramma kan dit achteraf worden omgezet naar zuiver zwart/wit. De eerste prototypen van de camera heb ik tijdens een toa-bijeenkomst aan collega's gedemonstreerd. Op verzoek van een aantal collega's heb ik de camera in productie genomen. Specificaties: CMOS Beeldsensor: OV9726 Resolutie: 1280 x 720 Diagonale beeldhoek: 42° IR filter verwijderd <700nm blokkeer filter toegevoegd De kleur van het kastje kan afwijken van bovenstaande foto's Op onderstaande foto's kan je de NIR camera (rechts) vergelijken met de USB camera (links) |
|
|
|
|
Deze zwarte schoenen zijn eigenlijk zwart met infra rood. |
||
|
|
|
|
Gezonde groene planten absorberen rood en blauw, maar reflecteren groen en NIR. |
||
|
|
|
|
vlnr: water, I2(aq), kopernitraatoplossing, E131 oplossing, kaliumpermanganaatoplossing, kristalvioletoplossing. |
Hoe kan je het verschil zien tussen kopernitraat en E131? Met NIR. |
|
|
|
|
|
Een hete spijker en een ruisende vlam |
||
|
|
|
|

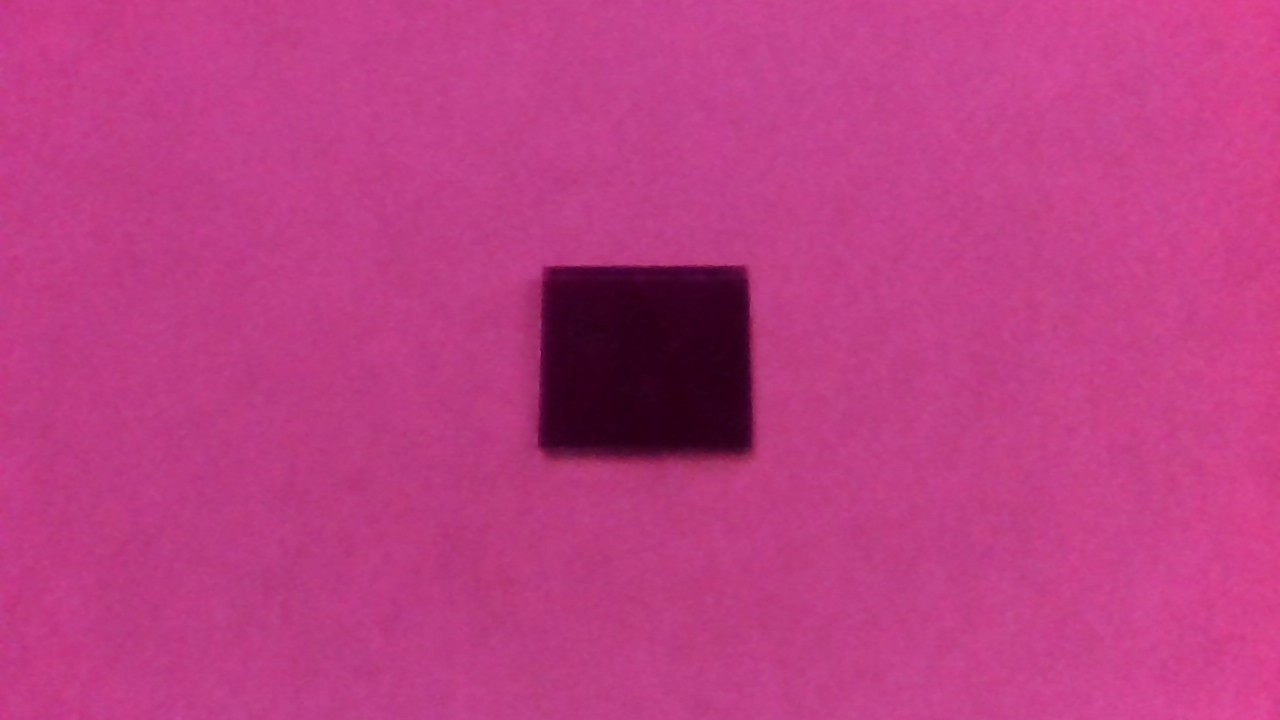

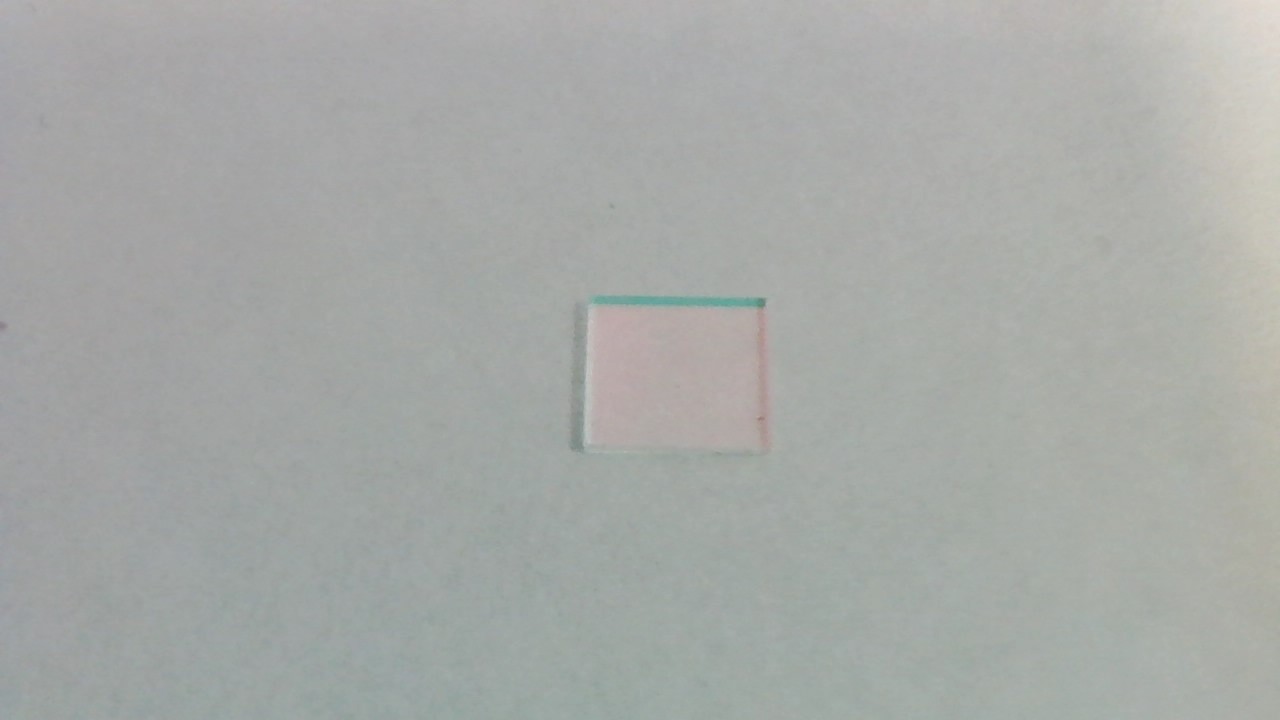

Dit IR blokkeer filtertje (3,8 * 3,8 mm) is uit de camera gesloopt. |
||
|
|
|
|

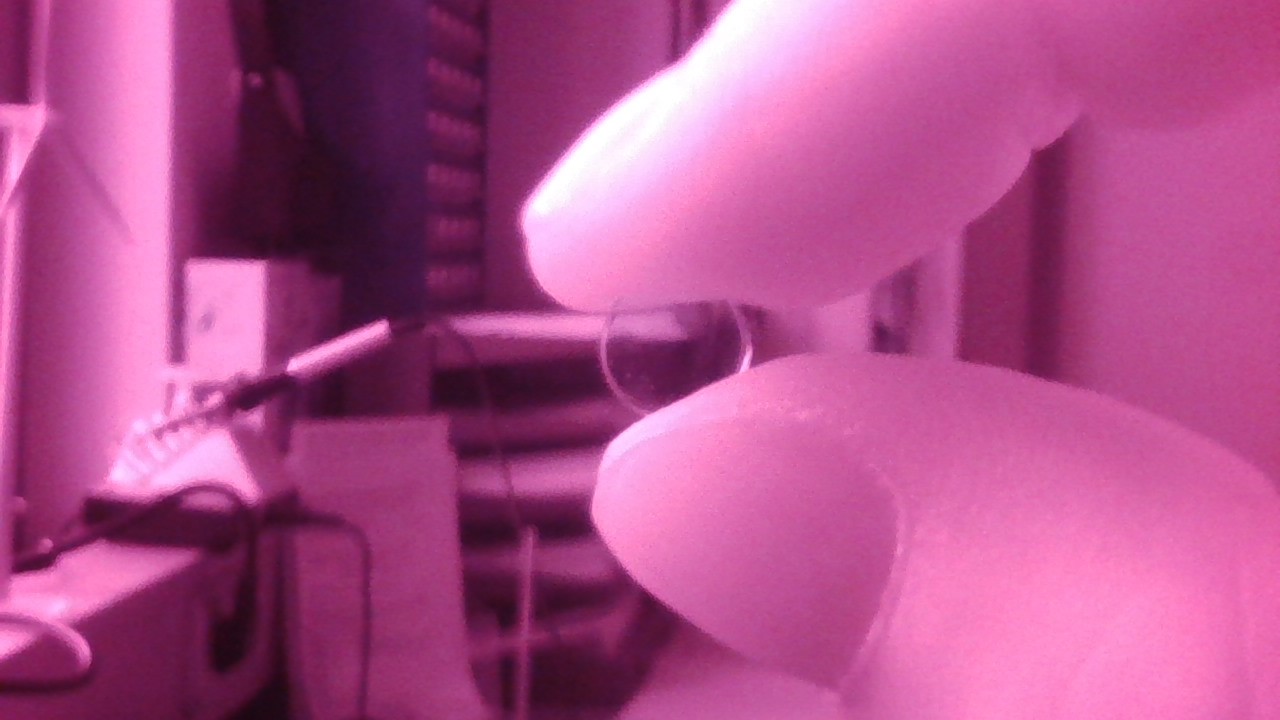

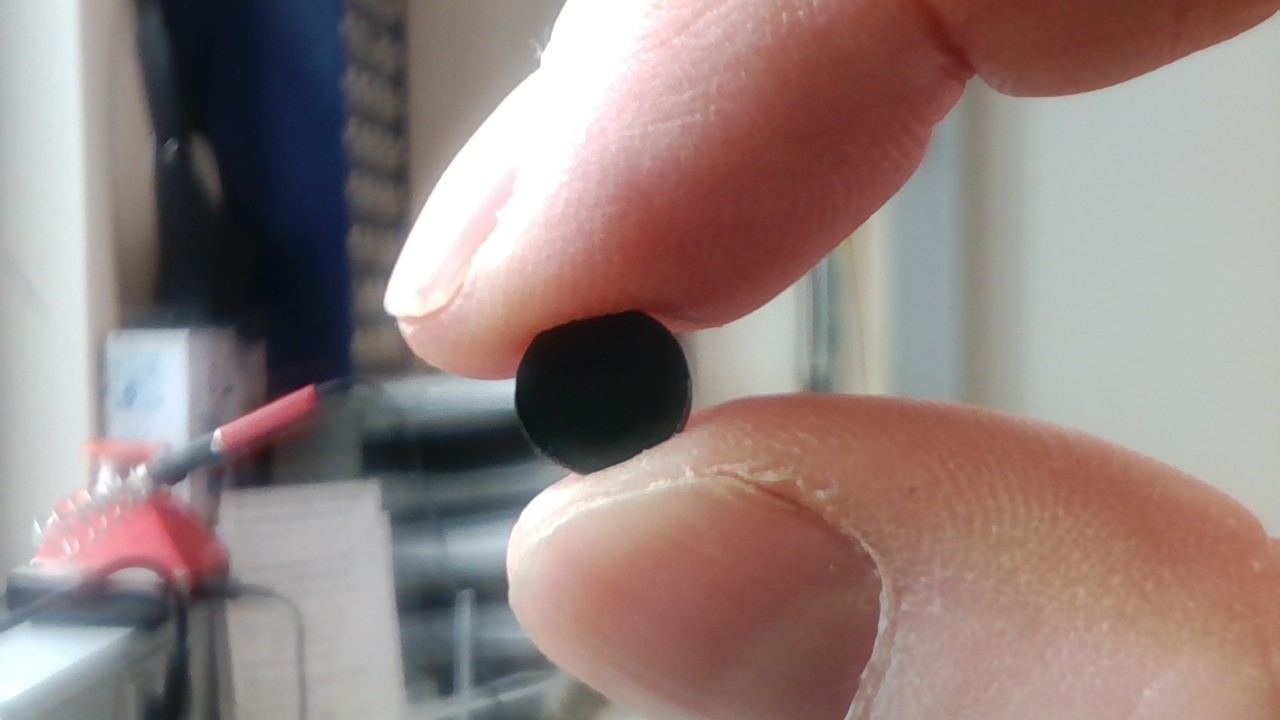

Dit zichtbaar licht filtertje vervangt het IR filtertje. |
